一體成型功率電感MWSA-S/MWLA-S新品發布

2021年10月26日 10:30 ? 次閱讀

? ???

? ? ? ? 概要

  順絡一體成型功率電感MWSA-S/MWLA-S系列,產品目前涵蓋了4.4*4.2 mm-17.15*17.15 mm的尺寸及0.1μH-150μH的感值, 適用于TV,AR,VR,白色家電,筆記本電腦,平板電腦等消費類電子設備以及服務器,基站,儀器儀表,安防等工業級設備的電源線路。

  背景和開發目的

  一體成型電感的出現歸功于電腦主板和電源技術的發展:CPU主頻及功耗越來越高,對電感提出了更大電流和更低損耗的要求,一體成型電感的磁體部分采用合金粉/羰基粉,相比傳統的鐵氧體磁芯,飽和特性更好,同時較低的DCR使損耗更低,這些優勢使其非常適用于CPU周邊電路供電等大電流應用。另外,一體成型電感采用全磁屏蔽的結構,能讓漏磁更小,優化EMI問題。

  產品特點

  •   MWSA-S系列磁體采用鐵合金材料,飽和特性好
  •   MWLA-S系列磁體采用羰基粉材料,相比MWSA-S,飽和性能進一步提升
  •   低DCR,尺寸范圍覆蓋廣(4.4*4.2 mm~17.15*17.15 mm)
  •   全磁屏蔽結構,漏磁少
  •   無鹵,符合RoHS標準

  應用

  TV、AR、VR、白色家電、筆記本電腦、平板電腦等消費類電子設備

  服務器、基站、安防等工業級設備

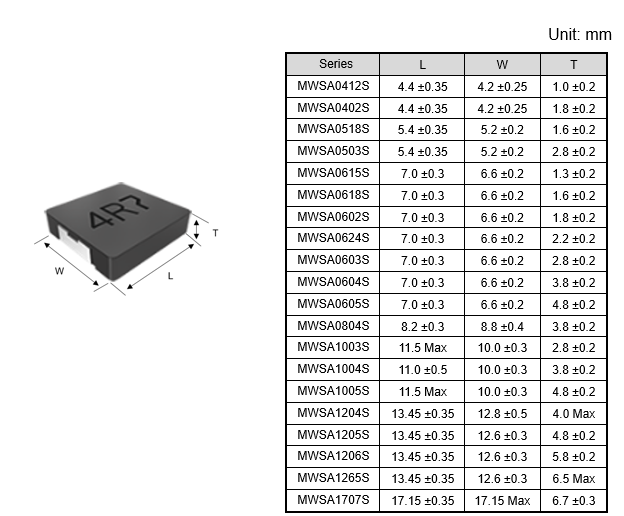

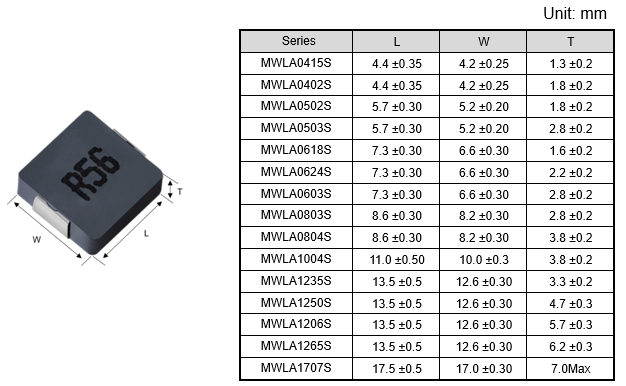

  尺寸

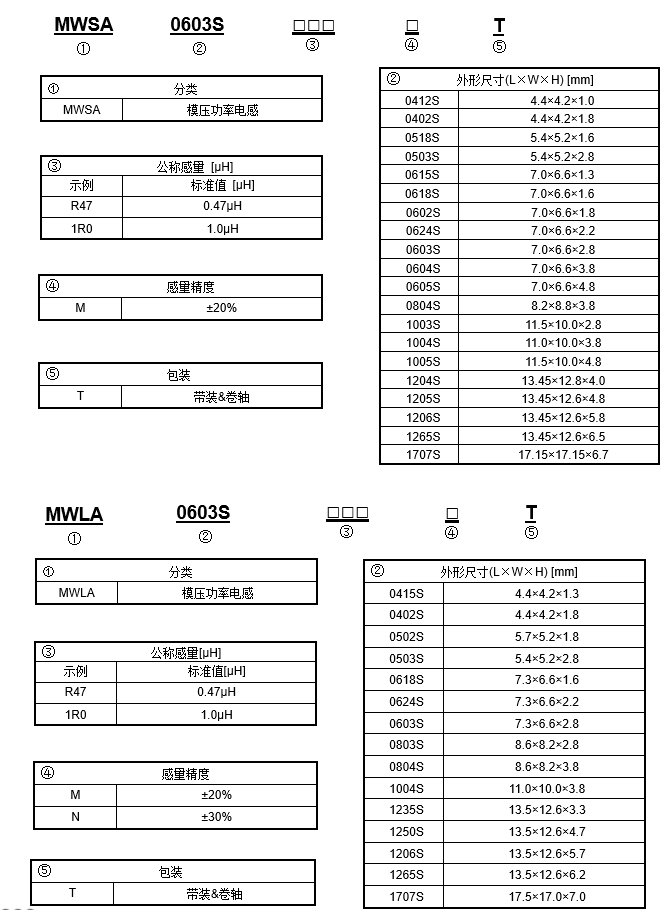

  產品型號

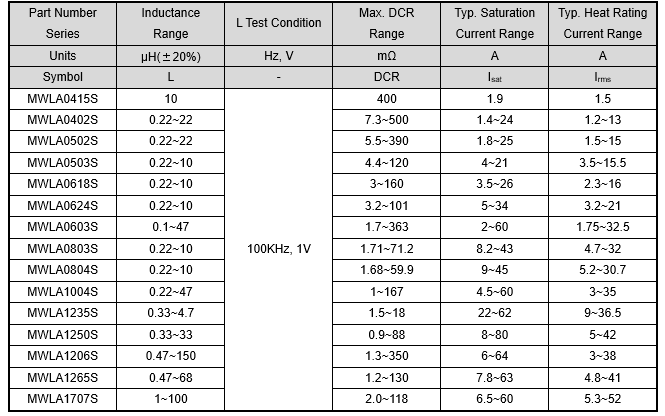

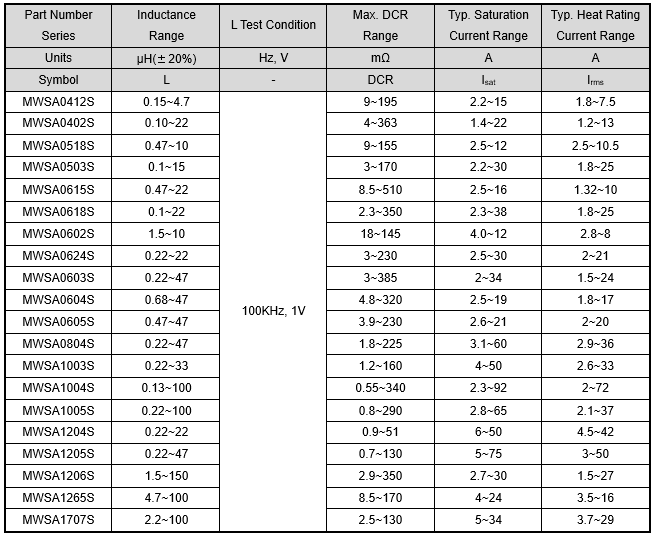

  電氣特性

  生產:已量產
